XJZC-03A XJZC-03A/Q转速撞击子监控表 ,采用微型计算机智能技术,一并解决了转速监视和撞击子监视的难题,平时显示汽轮机转速并捕捉记录机组转速,当危急遮断器撞击子击出、缩回时,内部记忆功能则可将击出、缩回时的转速存贮在仪表中,通过按面板设置键即可方便地在显示窗口显示出击出、缩回时的转速。
XJZC-03A XJZC-03A/Q转速撞击子监控表
简介:
转速是汽轮机组重要的运行监视参数,当机组转速达到110%额定转速时, 应使汽轮机紧急停机。为实现这一目的,机组保安系统在汽轮机前轴承箱中装配了危急遮断器,危急遮断器撞击子在110%额定转速时产生的离心力作用下击出,可使汽轮机紧急停机。 在新机组投运或机组每次大修并网前,必须做撞击子动作转速测定。为防止撞击子卡涩,制造厂规定机组在连续运行2000小时后应做一次撞击子喷油活动试验。但危急遮断器的安装部位,既无法观察它的撞击子击出缩回的状态,也无法确定撞击子动作时的转速。

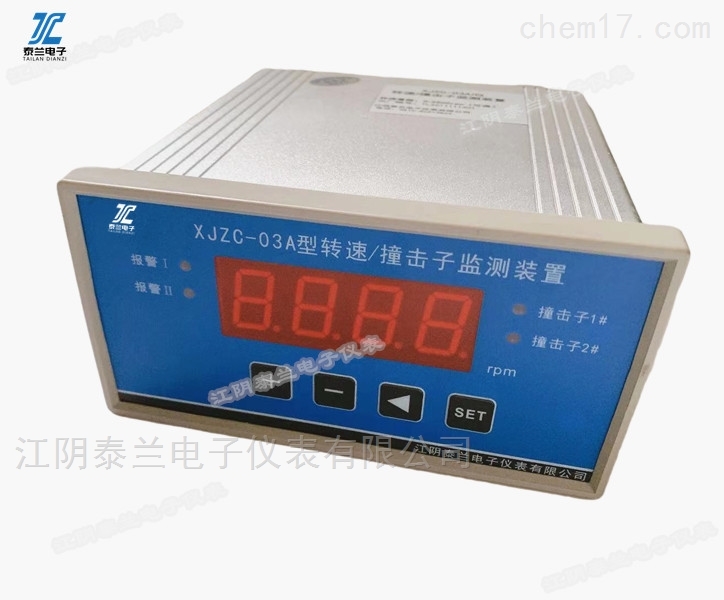

XJZC-03A转速/撞击子监测装置 测速保护表 ,采用微型计算机智能技术,一并解决了转速监视和撞击子监视的难题,平时显示汽轮机转速并捕捉记录机组转速,当危急遮断器撞击子击出、缩回时,内部记忆功能则可将击出、缩回时的转速存贮在仪表中,通过按面板设置键即可方便地在显示窗口显示出击出、缩回时的转速。
功能说明:
可同时接收两路撞击子动作的信号,并记录保存击出与缩回时的转速和时间;
当超过报警设定值时,报警指示灯亮,同时在后面板输出开关信号,保护被监控设备,报警设置延时调整,范围1-60秒,以防止现场干扰引起误报警。。
设有电流输出接口,可与计算机、DCS、PLC系统、无纸记录仪等设备连接。
具有上、掉电检测功能,传感器掉线检测功能,同时切断报警、停机输出回路,有效抑制仪表误报警。
电气指标:
测速信号:磁阻式转速传感器或齿轮传感器
撞击子信号:接近开关
量程:1-9999rpm
显示:四位0.8英寸LED数字显示
显示精度:1rpm
电流输出:4-20mA 有源,输出负载≤500Ω
开 关 量:输出报警Ⅰ、Ⅱ和撞击子1#、2#等4个继电器常开触点,事件发生时闭合,面板设报警Ⅰ、Ⅱ和撞击子1#、2#指示灯,事件发生时,相应指示灯亮。
报警点设置:0-100%满量程
报警继电器:节点容量 7A/250VAC,常开触点,密封:环氧树脂
工作电源:AC220V±10% 50Hz±5%
物理指标:
整机尺寸:
盘装表:160(宽)×80(高)×160(深)mm
开孔尺寸: 152(宽)×74(高)mm
环境指标:
温 度: -10℃到+60℃,相对湿度 ≤95%
使用环境:周围无腐蚀性、无强磁场等场合
订货指南:
盘装表:XJZC-03A-AXX-BXX-CXX
